產品簡介

電接點水位計測量筒，電接點液位計測量筒，電接點測量筒，是用于汽鍋汽包等高溫高壓容器內水位表現與掌握，有自檢功效，雙色表現。

產品詳情

一、概述：

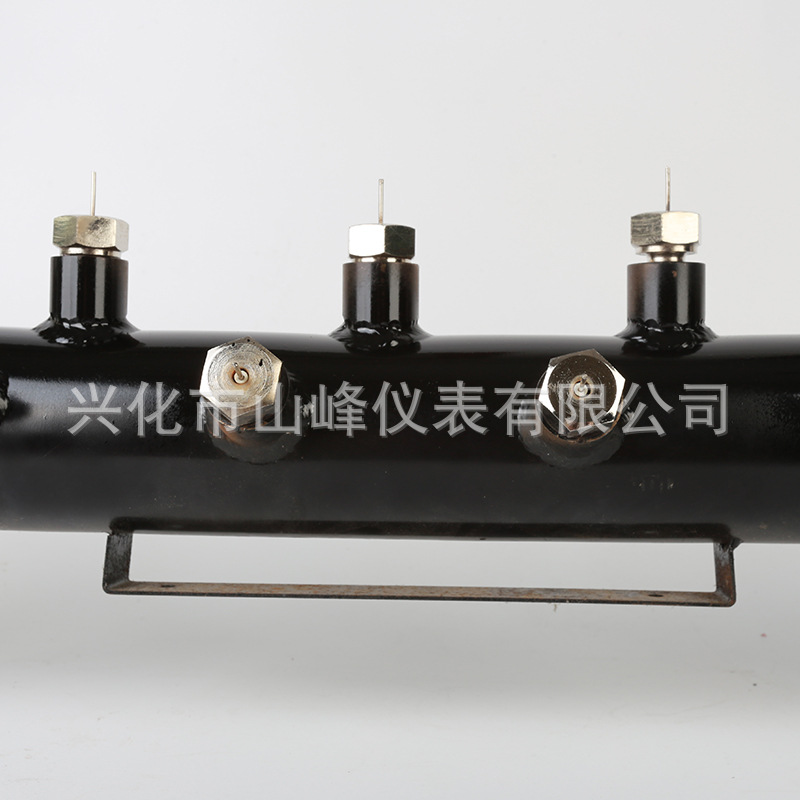

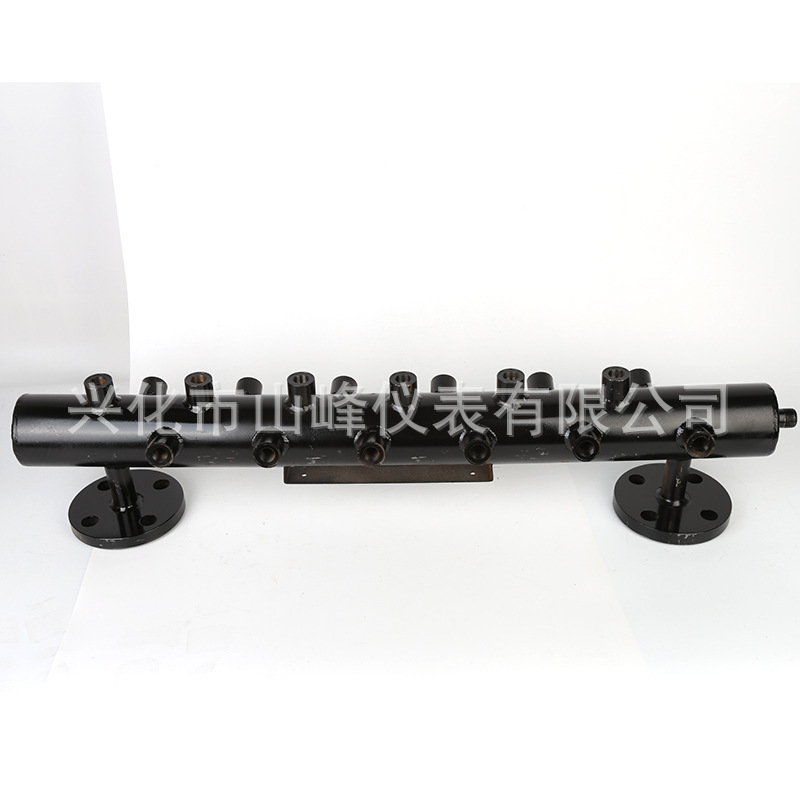

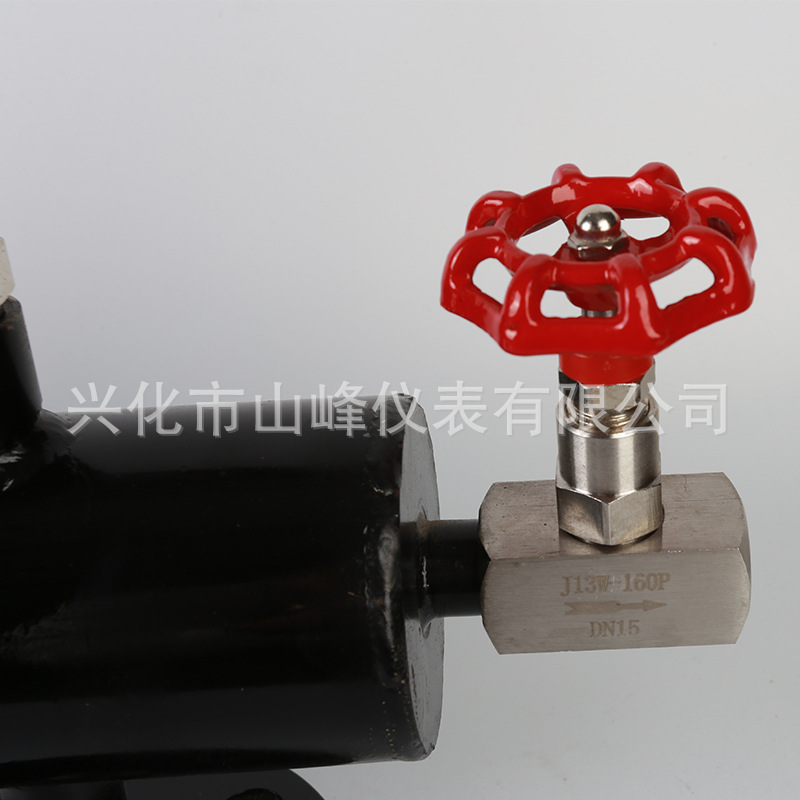

電接點水位計測量筒，電接點液位計測量筒，電接點測量筒，是用于汽鍋汽包等高溫高壓容器內水位表現與掌握，有自檢功效，雙色表現。它有測量筒、與之相當?shù)?電接點、紫銅墊、銅夾頭配件、雙色自檢式表現儀表三片面構成.其憑據溫度和壓力差別分為：01/02/03S三類UDZ-01S-19Q ，UDZ-02S-17Q17點電接點測量筒 UDZ-01S-19Q19點電接點測量筒UDZ-01S-17Q汽鍋電接點水位計 UDZ-01S-15Q電接點智能測量筒UDZ-01S-13Q
兩技術參數：
非常大工況：Pn ≤21Mpa ?T≤400℃
變送局限：-300～+300 毫米 ?或0～1700毫米
安置尺寸：ф28×4 高低聯通管對焊或法蘭持續
儀表尺寸：80（寬）×160（高）×345（深）（直式安置）
???　　 160（寬）×80（高）×345（深）（橫式安置）

產品系列：
產品稱號 型號 額定工況 表現接點數 測量局限
汽鍋汽包
水位測量筒 UDZ-02S-19Q P=4.8MPa
t=350℃ 19 ±300毫米
UDZ-02S-17Q 17 ±250毫米
UDZ-01S-19Q P=4.4MPa
t=250℃ 19 ±300毫米
UDZ-01S-17Q 17 ±250毫米
UDZ-01S-15Q 15 ±200毫米
UDZ-01S-13Q 13 ±150毫米
UDZ-01S-11Q 11 ±100毫米
高壓加熱器測量筒 UDZ-01S-17G P=15.68MPa
t=350℃ 17 0～1700毫米
除氧器測量筒 UDZ-01S-17Y P=4.41MPa
t=250℃ 17 0～1700毫米

定名技巧：UDZ-□?□?□
????　UDZ－－-產品范例：U-物位儀表、D-電觸碰、Z-指導
??　??□－－－－壓力溫度：見表（額定工況）
??　??□－－－－點數：11、13、15、17、19
??　??□－－－－作用：Q-汽包、G-高加、Y-除氧器
測量筒編號 兼職壓力 兼職溫度
01 ≤6.4MPa ≤250℃
02 ≤16MPa ≤350℃
03 ≤24MPa ≤450℃
分外規格可在定貨時提出，本廠能按用戶請求生產。
三、電接點水位計測量筒配套二次儀表：
UDZ-0IS型、UDZ-02S型雙色電接點液位計接納紅綠兩組LED發光管模仿表現水（綠）與汽（紅），只是水位在容器中地位，（02S型為高壓液位計；01S為中、低壓液位計）整套儀表包含一次測量筒和二次表現儀表。
電接點水位計測量筒，雙色電接點水位計凸起的好處，能順應汽鍋變參數運轉，在汽鍋起停等變參數運轉工況下，儀表均能在掌握室內精確的表現水位。因為水位容 器截面積打，水柱的溫降所惹起的冷卻偏差遠比云母（玻璃）水位計小。而且本儀表時延小，無機器傳動發生的變差和刻度偏差，不需求舉行偏差計較和批改，不需 要繁雜的判斷裝配，使儀表檢驗、判斷大為簡化。電接點液位計組織簡略，體積小，并省去了沉重的差壓計，傳壓導管和閥門。
雙色電接點水位計具備兼職道理和布局簡略，造價低，表現直觀，運轉靠得住，判斷和破除妨礙利便，修理量小等好處。
雙色電接點水位計接點因此超純氧化鋁瓷管作絕緣子。一次測量筒公有幾個接點，二次儀表便有幾個表現點。別的二次儀表還具備超限報警，滿水、缺水護衛等功效。
電接點水位計測量筒配套儀表表現器接納高亮度發光二極管，具備壽命長、功耗小、光通量大、表現亮堂等特色。
電接點液位計組織簡略，體積小，并省去了沉重的差壓計，傳壓導管和閥門。 雙色電接點水位計具備兼職道理和布局簡略，造價低，表現直觀，運轉靠得住，判斷和破除妨礙利便，修理量小等好處。

型號 表現點數 表現局限 掌握點 報警點
UDZ-S-19Q-Z（H） 19 ±300 4 2
UDZ-S-17Q-Z（H） 17 ±250 4 2
UDZ-S-15Q-Z（H） 15 ±200 4 2
UDZ-S-13Q-Z（H） 13 ±150 4 2
UDZ-S-11Q-Z（H） 11 ±100 4 2
UDZ-S-17G-Z（H） 17 0～1000 4 2
UDZ-S-17Y-Z（H） 17 0～1700 4 2

定名技巧：UDZ- S - 19Q - Z
????UDZ－－-產品范例：U-物位儀表、D-電觸碰、Z-指導
???? S－－－－雙色表現
????19－－－－點數：11、13、15、17、19
???? Q－－－－作用：Q-汽包、G-高加、Y-除氧器
???? Z－－－－安置方法：Z-立式、H-臥式
分外規格可在定貨時提出，本廠能按用戶請求生產。

產品安裝

一. 安裝前注意事項

1、安裝前請先仔細閱讀理解使用說明書，以免接線不正確導致安全問題及儀表損壞。

2、請選擇通風良好的位置安裝，要注意儀表及電纜的防水，避開在高溫、高濕及有腐蝕性環境中使用，并避免陽光直接照射。

3、在所有接線完成前，請勿給儀表通電，以免發生意外。

4、電極信號的傳輸須采用高絕緣特殊同軸纜線，不可隨便用一般電線代替，否則將產生錯誤的測量結果。

5、請盡量避免使用三相電源，以免造成電源干擾。（若有電源突波干擾現象發生，可將控制器用的電源及動力裝置電源分開，或在所有動力裝置的電源端接突波吸收器來消除突波，如攪拌機等）

6、儀表內部的控制器為小電流繼電器，若需要控制較大動力的設備時，請外接電流容量較大的繼電器，以免燒壞主機內部的繼電器。

二. 使用注意事項

1、為使測量更精確，電極須經常清洗，并配合儀表進行校正。

2、執行校正工作之前請將儀表通電預熱三十分鐘。

3、若您的電極購買時間已近一年，請注意更換

4、第一次使用或長期停用的pH電極，在使用前須在3mol/L氯化鉀溶液中浸泡24小時。

三. 儀表安裝

1、預先在配電箱面板上開86×86mm的安裝方孔。

2、將儀表從配電箱方孔中直接插入，將其附帶的固定架安裝在上下兩側的固定槽內，再用十字型螺絲刀打緊螺絲。
