一、概述

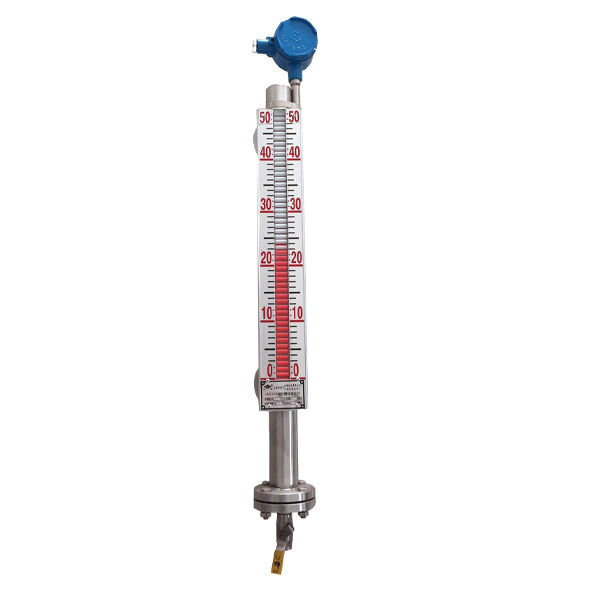

襯四氟磁翻板液位計的主體為不銹鋼材質，防腐型PP（聚炳烯）、F46型（四氟乙烯）材質可選。磁性浮子在主體導管內，隨被測介質液位的升降而上下浮動，利用磁耦合原理指示紅、白翻柱轉動，從而實現液面高度清晰的雙色顯示。

UHZ-519  / C側裝式、 UHZ-519 / D（T）頂裝式、UHT – 600浮標式、磁性翻板液位計是本公司引進吸收國外同類產品，并加以提高研制生產的成品，可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測，該系列磁性液位計，可以做到高密封、防泄漏和適應高溫、高壓、腐蝕性條件下的液位測量，具有可靠的安全性，全過程測量無盲區，紅白翻柱雙色顯示，紅色便是液位高度，由于指示燈不與液體直接接觸，所以對高溫、高壓、高粘度、有毒、有害，強腐蝕性介質易燃易爆場合，安全可靠。廣泛使用于電力、石油、液化氣、化工、冶金、環保、船舶、建筑、染織、醫藥、食品等等行業。

UHZ – 519系列磁性翻柱液位計，C型測裝式主要用于各種可側面安裝觀察的容器。D型頂裝式主要用于各種地下槽、罐、池和容器及不宜側面開孔的容器。 注：T型是適合槽罐底部開孔、安裝觀測的容器。600型浮標式磁性液位計主要適用于超高容器的測量和石油化工系統中儲有腐蝕性介質的槽罐的測量，特別適用于重油、焦油、原油、樹脂等高粘度的檢測。

UHZ -519系列液位計不僅指示直觀方便，若再配上我公司生產的（U Q K – 92 -101型）UB型、UK型或UA型系列自控裝置，可方便地實現遠距離檢測控制和報警。

二 、結構原理

液位計的主體為不銹鋼材質，防腐型PP（聚炳烯）、F46型（四氟乙烯）材質可選。磁性浮子在主體導管內，隨被測介質液位的升降而上下浮動，利用磁耦合原理指示紅、白翻柱轉動，從而實現液面高度清晰的雙色顯示。
